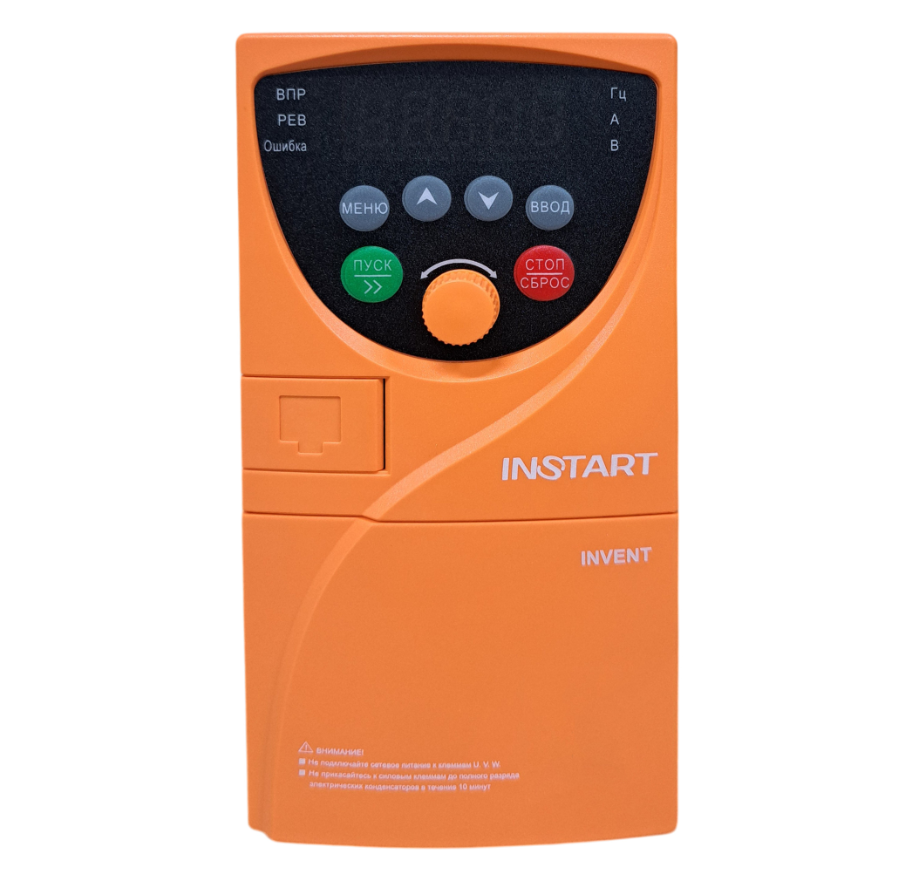

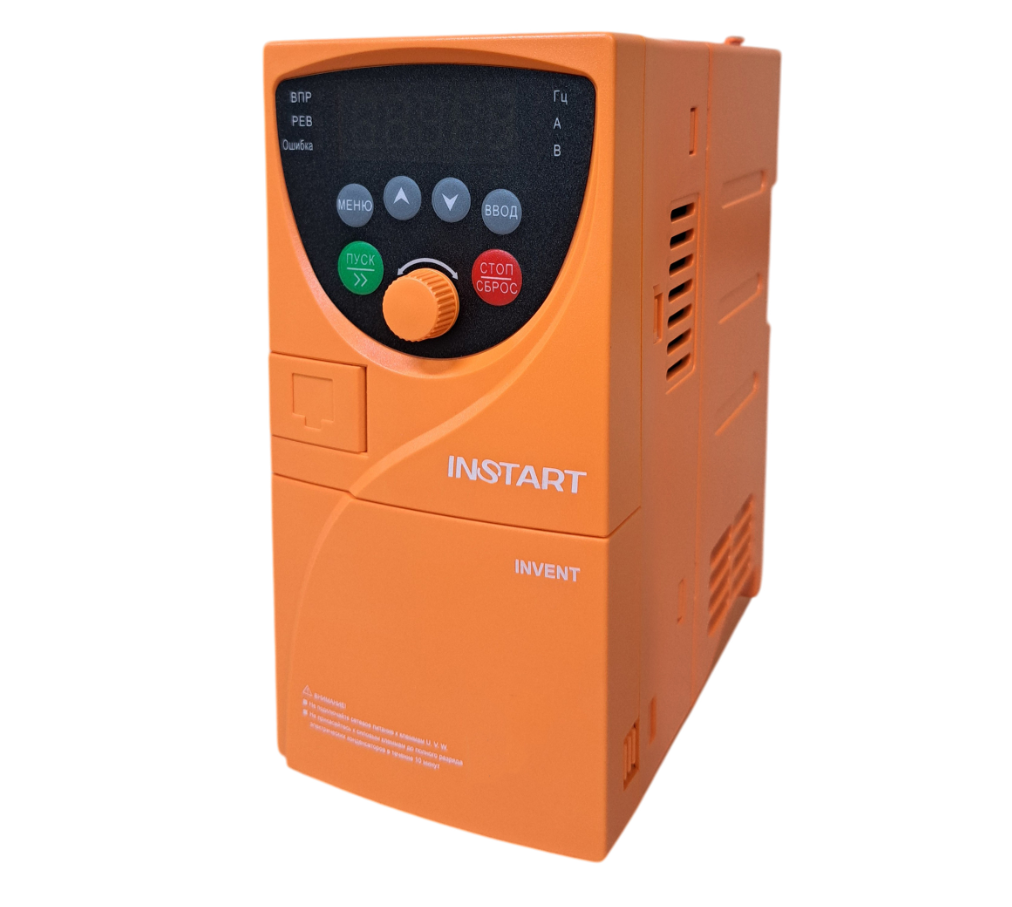

Отличительные особенности серии INVENT
ДОПОЛНИТЕЛЬНОЕ ПОКРЫТИЕ ПЛАТ ЛАКОМ ИЛИ КОМПАУНДОМПрименяется к местам с нормальным уровнем загрязняющих веществ и повышенной влажностью
ИСПОЛНЕНИЕ С ЗАКРЫТЫМИ КЛЕММАМИ
Для безопасности обслуживающего персонала
ВСТРОЕННЫЙ ЭМС ФИЛЬТР
Применяется для уменьшения высокочастотных обратных воздействий на сеть
КОМПАКТНОЕ ИСПОЛНЕНИЕ
Малые габариты ПЧ и возможность монтажа бок-о-бок (до 7,5 кВт) позволяют освободить место в шкафу управления
ГАРАНТИЯ 3 ГОДА
Гарантия вступает в силу с момента отгрузки со склада
РАБОТА ВО ВЛАЖНЫХ ПОМЕЩЕНИЯХ
Дополнительное покрытие плат компаундомя
ПИД РЕГУЛИРОВАНИЕ СО СПЯЩИМ РЕЖИМОМ
Спящий режим экономит энергию, снижает износ и шум. Подходит для контроля давления и контроля температуры
АВТОМАТИЧЕСКОЕ ПОДДЕРЖАНИЕ РАБОТЫ НАСОСА НА МИНИМАЛЬНЫХ ОБОРОТАХ
Для предотвращения замерзания
ВЕНТИЛЯЦИОННЫЕ ХАРАКТЕРИСТИКИ РАЗГОНА ВЕНТИЛЯТОРА
4 кривых для оптимального разгона и торможения вентилятора
ФУНКЦИЯ СНА
Продление срока службы насоса при малом расходе воды
ECO-РЕЖИМ
Экономия до 40 % энергии за счёт изменения выходного напряжения для минимизации потребляемой мощности
ПЛАВНОЕ ЗАПОЛНЕНИЕ ТРУБОПРОВОДА
Повышает надёжность системы водоснабжения
БЫСТРЫЙ ПУСК
Готов к работе «из коробки»
РАБОТА В ПЫЛЬНЫХ ПОМЕЩЕНИЯХ
Дополнительное покрытие плат лаком
ВСТРОЕННЫЙ ПРОТОКОЛ СВЯЗИ MODBUS RTU
Для лёгкой интеграции в системы ОВиК
СНИЖЕНИЕ ШУМА ПРИ ЭКСПЛУАТАЦИИ
Отключение вентилятора ПЧ при простое оборудования
РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР ОТ -10 ДО +50 °С
Работа от -10 до +40 °С без снижения выходных характеристик
ПОЖАРНЫЙ РЕЖИМ
Контроль целостности кабеля по трём фазам и обмоток электродвигателя
2 режима
Запуск на текущей или аварийной скорости
ВЫСОКАЯ ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ
150 % в течение 60 секунд
180 % в течение 3 секунд
Запуск на текущей или аварийной скорости
ПРОСУШКА ИЗОЛЯЦИИ ЭЛЕКТРОДВИГАТЕЛЯ ПОСТОЯННЫМ ТОКОМ
Удаляет конденсат на обмотках после простоя электродвигателя
БЕЗУДАРНЫЙ ПОДХВАТ «НА ЛЕТУ»
Автоматический повторный запуск оборудования после восстановления питания
ТОРМОЖЕНИЕ ПОСТОЯННЫМ ТОКОМ ПЕРЕД ЗАПУСКОМ
Остановка свободно вращающегося вентилятора и разгон до заданной скорости
ЗАЩИТА МЕХАНИЗМА ОТ ПЕРЕГРУЗОК
За счёт функции контроля момента
Запуск на текущей или аварийной скорости
НАДЁЖНАЯ РАБОТА В НЕСТАБИЛЬНЫХ СЕТЯХ
Допустимое отклонение напряжения -15/+10 %
Области применения
Преобразователи частоты серии INVENT предназначены для работы с системами вентиляции, кондиционирования, водоснабжения, водоотведения и компрессорамиСистема обозначения
1. Серия
2. Режим G − общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Номинальное напряжение:
2: вход 1~230 (220) В, 50/60 Гц; выход 3~230 (220) В
4: вход 3~400 (380) В, 50/60 Гц; выход 3~400 (380) В
5. Встроенный тормозной модуль
6. Дополнительные опции:
СЗС − дополнительное покрытие лаком;
КМП-П − защитное покрытие компаундом;
*Общепромышленный режим (G)
Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
Схемы подключения
Массогабаритные характеристики
|
Модель |
Вес (нетто) |
Габаритные размеры*, мм |
Установочные размеры, мм |
Типоразмер |
|||||||||||||||||||||||||||||||||||||||
|
Ш |
В |
Г |
Ш1 |
В1 |
Г1 |
d1 |
d2 |
||||||||||||||||||||||||||||||||||||
|
INVENT- G0.4-2 |
72 |
147 |
118 |
63 |
136,5 |
6 |
4,5 |
5,5 |
72 |
1 |
|||||||||||||||||||||||||||||||||
|
INVENT- G0.75-2 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G1.5-2 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G2.2-2 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G0.75-4 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G1.5-4 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G2.2-4 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G3.0-4 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G4.0-2 |
87 |
185 |
139 |
78 |
172,5 |
6,5 |
4,5 |
5,5 |
87 |
2 |
|||||||||||||||||||||||||||||||||
|
INVENT- G4.0-4В |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G5.5-4B |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G7.5-4B |
118 |
243 |
164 |
106 |
229 |
7,3 |
5,6 |
- |
118 |
3 |
|||||||||||||||||||||||||||||||||
|
Серия
|
INVENT |
|
Мощность
|
0.4 |
|
Напряжение
|
230 |
|
Тип нагрузки
|
общепромышленная, общепромышленная |
|
Перегрузочная способность
|
150% |
|
Съемный пульт
|
нет |
|
Степень защиты
|
IP20 |
|
ЭМС фильтр
|
да |
|
Аналоговый вход (0-10В, 4-20мА)
|
1 |
|
Протокол связи
|
ModBUS RTU |
|
Напряжение
|
от -10 до + 40 С |
|
Размер (ШхВхГ), мм
|
72х147х118 |
|
Вес, кг
|
0,80 |
|
Ток,А
|
2.3 |
|
Управление
|
векторный; скалярный |
|
Гарантия
|
36 месяцев |
